Válvula de mariposa tipo wafer DN80 Atusa 910 disco nodular maneta
Marca: Atusa
Referencia: VF910080
Descripción
Válvula de mariposa tipo wafer DN80. Ref. 910. Cuerpo Fundición gris. Disco Nodular niquelado. EPDM. Maneta. Para aplicación en sistemas de aguas generales, plantas de abastecimiento, aplicaciones industriales, conducciones de agua para riego, obra hidráulica y civil, climatización.
Características
- Válvulas:
- Mariposa
- Medidas:
- DN80
Detalles
Válvula de mariposa tipo wafer DN80. Ref. 910.
Para aplicaciones generales en sistemas de aguas generales; plantas de abastecimiento, bombeo y acometidas de aguas; aplicaciones industriales de presiones y temperaturas moderadas; conducciones de agua para riego; obra hidráulica y civil; climatización.
Componentes:
Cuerpo: fundición gris GG 25.
Disco: fundición nodular niquelado.
Elastómero: EPDM.
Eje: acero inoxidable AISI 416.
Casquillos: PTFE.
Junta tórica: EPDM.
Pletina dentada: acero carbono.
Palanca: aluminio.
Características:
Presión de trabajo: PN 16.
Temperatura de trabajo: -10ºC a 120 ºC.
Adecuadas para bridas PN10 y PN16.
Recubrimiento exterior "Epoxy" azul.
Brida montaje actuador ISO 5211.
Válvula de regulación.
Eje de una sola pieza.
No utiliza pasadores para la unión disco-eje.
No requiere juntas para el montaje entre bridas.
Posibilidad de bloquear la válvula mediante candado.
Cuello largo para facilitar el aislamiento térmico de la válvula.
Diseño bidireccional.
Datos técnicos:
DN80. Código: VF910080.

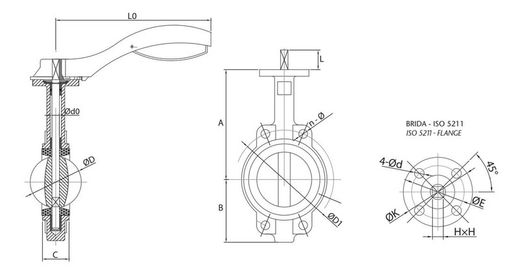

Dimensiones en mm (ver dibujo): A: 181. B: 95. C: 46. d0: 12,6. D: 78,8. D1: 160. n: 8-19. L: 26. L0: 170. HxH: 11x11. Brida F05. 4-d: 4-7. K: 70. E: 50.
Peso aprox: 3,5 kgs.
Comentarios
Preguntas (1)
quisiera que me informara que valvula de mariposa necesitaria para una tuberia de de 63 o 75 o de dos pulgadas o dos pulgadas imedia. y precio Gracias
El DN50 corresponde a 2" y el DN65 a 2 1/2".
