Válvula de mariposa tipo wafer DN65 Atusa 910 disco nodular maneta

Válvula de mariposa tipo wafer DN65. Ref. 910.

Para aplicaciones generales en sistemas de aguas generales; plantas de abastecimiento, bombeo y acometidas de aguas; aplicaciones industriales de presiones y temperaturas moderadas; conducciones de agua para riego; obra hidráulica y civil; climatización.

Componentes:

Cuerpo: fundición gris GG 25.

Disco: fundición nodular niquelado.

Elastómero: EPDM.

Eje: acero inoxidable AISI 416.

Casquillos: PTFE.

Junta tórica: EPDM.

Pletina dentada: acero carbono.

Palanca: aluminio.

Características:

Presión de trabajo: PN 16.

Temperatura de trabajo: -10ºC a 120 ºC.

Adecuadas para bridas PN10 y PN16.

Recubrimiento exterior "Epoxy" azul.

Brida montaje actuador ISO 5211.

Válvula de regulación.

Eje de una sola pieza.

No utiliza pasadores para la unión disco-eje.

No requiere juntas para el montaje entre bridas.

Posibilidad de bloquear la válvula mediante candado.

Cuello largo para facilitar el aislamiento térmico de la válvula.

Diseño bidireccional.

Datos técnicos:

DN65. Código: VF910065.

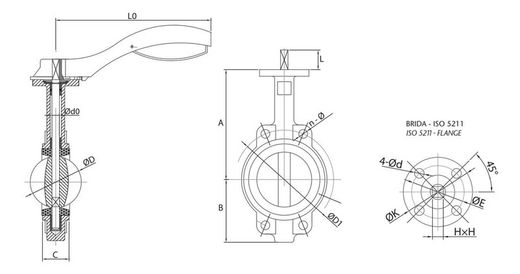

Dimensiones en mm (ver dibujo): A: 175. B: 89. C: 46. d0: 12,6. D: 64,5. D1: 145. n: 4-19. L: 29. L0: 170. HxH: 9x9. Brida F05. 4-d: 4-7. K: 70. E: 50.

Peso aprox: 3,1 kgs.
