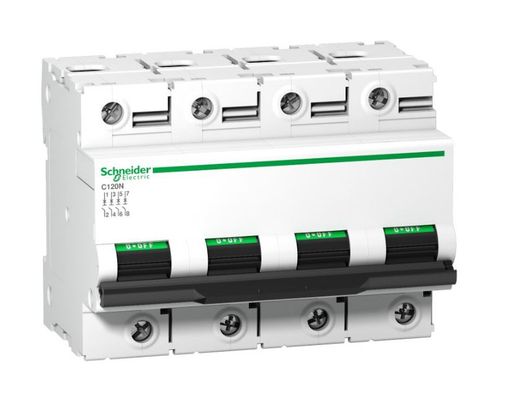

Magnetotérmico Schneider Electric A9N18372 C120N 4P 80A C 10000A 415V

Interruptor magnetotérmico A9N18372 C120N 4P 80A C 10000A 415V MINIATURE CIR:

Gama de producto: Dardo Plus.

Gama: Acti 9.

Tipo de producto o componente: Interruptor automático en miniatura.

Nombre corto del dispositivo: C120N.

Aplicación del dispositivo: distribución.

Número de polos: 4P.

Número de polos protegidos: 4.

Corriente nominal: 80 A a 30ºC.

Tipo de red: CA.

Tecnología de unidad de disparo: térmico-magnético.

Código de curva: C.

Capacidad de corte: 10000 A Icn en 230...400 V CA 50/60 Hz acorde a EN/IEC 60898-1. 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2. 20 kA Icu en 220...240 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en <= 500 V CC acorde a EN/IEC 60947-2.

Poder de seccionamiento: Sí acorde a IEC 60947-2.

Frecuencia de red: 50/60 Hz.

Límite de enlace magnético: 5...10 x In.

Tensión nominal de aislamiento: 500 V CA 50/60 Hz acorde a EN/IEC 60947-2.

Resistencia a picos de tensión: 6 kV acorde a EN/IEC 60947-2.

Indicador de posición del contacto: Sí.

Tipo de control: maneta.

Señalizaciones en local: indicación de encendido/apagado.

Tipo de montaje: ajustable en clip.

Soporte de montaje: Carril DIN simétrico de 35 mm.

Compatibilidad de bloque de distribución y embarrado tipo peine: arriba o abajo, estado 1 sí.

Pasos de 9 mm: 12.

Dimensiones: Altura: 81 mm. Anchura: 108 mm. Profundidad: 73 mm.

Peso del producto: 0,82 kg.

Color: blanco.

Durabilidad mecánica: 20000 ciclos.

Durabilidad eléctrica: 10000 ciclos acorde a IEC 60947-2.

Conexiones - terminales: Terminales de tipo túnel1…50 mm² rígido.

Terminales de tipo túnel1,5…35 mm² Flexible.

Longitud de cable pelado para conectar bornas: 15 mm.

Par de apriete: 3.5 N.m.

Protección contra fugas a tierra: Bloque independiente.
