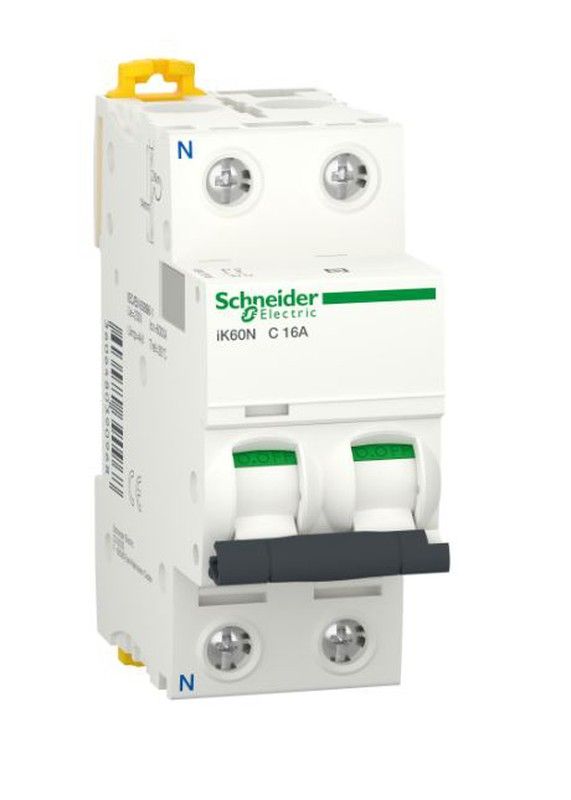

Magnetotérmico Schneider Electric A9K17616 IK60N 1P+N 16A C

Interruptor magnetotérmico A9K17616 IK60N 1P+N 16A C:

Aplicación del dispositivo: Distribución.

Gama: Acti 9.

Nombre del producto: Acti 9 iK60.

Tipo de producto o componente: Interruptor automático en miniatura.

Nombre corto del dispositivo: IK60N.

Número de polos: 1P + N.

Número de polos protegidos: 1.

Posición de neutro: izquierda.

Corriente nominal: 16 A en 30ºC.

Tipo de red: CA.

Tecnología de unidad de disparo: térmico-magnético.

Código de curva: C.

Capacidad de corte: 6000A Icn en 230 V CA 50/60 Hz acorde a EN/IEC 60898-1.

Poder de seccionamiento: Sí acorde a EN/IEC 60898-1.

Normas: EN/IEC 60898-1.

Certificaciones de producto: Aenor.

Frecuencia de red: 50/60 Hz.

Límite de enlace magnético: 5...10 x In.

Poder de corte en servicio: 6000 A 100% acorde a EN/IEC 60898-1 - 230 V CA 50/60 Hz.

Clase de limitación: 3 acorde a EN/IEC 60898-1.

Tensión nominal de aislamiento: 440 V CA 50/60 Hz acorde a EN/IEC 60898-1.

Resistencia a picos de tensión: 4 kV acorde a EN/IEC 60898-1.

Tipo de control: maneta.

Señalización en local: indicación de encendido/apagado.

Tipo de montaje: ajustable en clip.

Soporte de montaje: Carril DIN.

Pasos de 9 mm: 4.

Dimensiones: Altura: 85 mm. Anchura: 36 mm. Profundidad: 78,5 mm.

Peso del producto: 200 g.

Color: Blanco.

Durabilidad mecánica: 20000 ciclos.

Durabilidad eléctrica: 10000 ciclos.

Descripción de las opciones de bloqueo: dispositivo de cierre con candado.

Conexiones - terminales: Terminal tipo túnel - tipo de cable: arriba o abajo 25 mm2 rígido. Terminal tipo túnel - tipo de cable: arriba o abajo 16 mm2 flexible.

Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo

conexión.

Par de apriete: 2 N.m. arriba o abajo.

Protección contra fugas a tierra: Sin.
