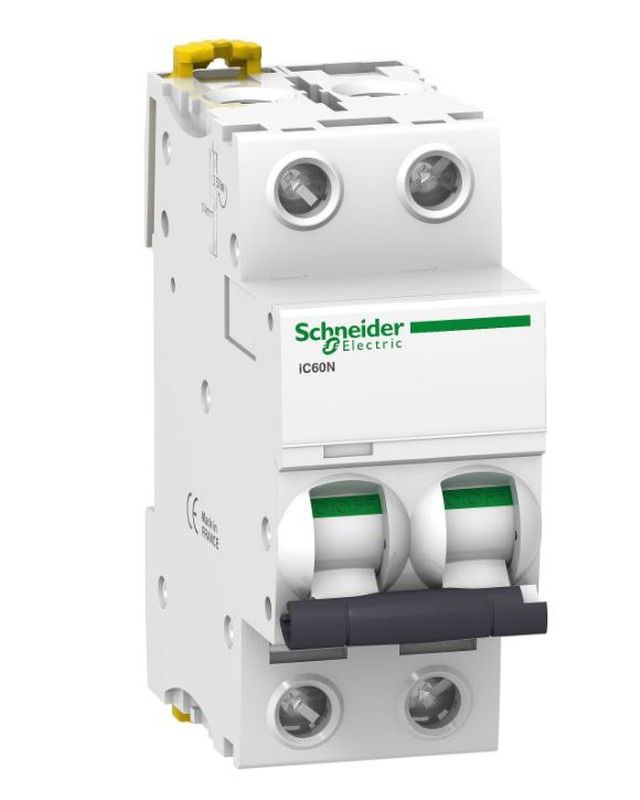

Magnetotérmico Schneider Electric A9F75210 IC60N 2P 10A D

Interruptor magnetotérmico A9F75210 IC60N 2P 10A D:

Aplicación del dispositivo: distribución.

Gama: Acti 9.

Nombre del producto: Acti 9 iC60.

Tipo de producto o componente: Interruptor automático en miniatura.

Número de polos: 2P.

Número de polos protegidos: 2.

Corriente nominal: 10 A.

Tipo de red: CC. CA.

Tecnología de unidad de disparo: térmico-magnético.

Código de curva: D.

Capacidad de corte: 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1. 36 kA Icu en 12...60 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en <= 125 V CC acorde a EN/IEC 60947-2. 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2. 20 kA Icu en 220...240 V CA 50/60 Hz acorde a EN/IEC 60947-2. 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2. 36 kA Icu en 100...133 V CA 50/60 Hz acorde a EN/IEC 60947-2.

Frecuencia de red: 50/60 Hz.ç

Límite de enlace magnético: 12 x In +/- 20 %.

Tensión nominal de aislamiento: 500 V CA 50/60 Hz acorde a EN 60947-2. 500 V AC 50/60 Hz conforming to IEC 60947-2.

Resistencia a picos de tensión: 6 kV acorde a EN 60947-2. 6 kV conforming to IEC 60947-2.

Indicador de posición del contacto: Sí.

Tipo de control: maneta.

Señalizaciones en local: indicador de disparo.

Tipo de montaje: fijo.

Soporte de montaje: Carril DIN.

Compatibilidad de bloque de distribución y embarrado tipo peine: Arriba o abajo, estado 1 Sí.

Pasos de 9 mm: 4.

Dimensiones: Altura: 85 mm. Anchura: 36 mm. Profundidad: 78,5 mm.

Peso del producto: 0,25 kg.

Color: blanco.

Durabilidad mecánica: 20000 ciclos.

Durabilidad eléctrica: 10000 ciclos.

Conexiones - terminales: Terminal simple - tipo de cable: arriba o abajo) 1…25 mm² rígido. Terminal simple - tipo de cable: arriba o abajo) 1…16 mm² Flexible.

Longitud de cable pelado para conectar bornas: 14 mm.

Par de apriete: 2 N.m.

Protección contra fugas a tierra: Bloque independiente.
